AUTOMATYCZNE ROZWIĄZANIE DO PAKOWANIA PRZEMYSŁOWEGO PIONEER.
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | jlpack |
| Orzecznictwo: | ISO9001，CE |
| Numer modelu: | GW200-N |
| Minimalne zamówienie: | 1 |
| Szczegóły pakowania: | Drewniana obudowa/standardowy pojemnik |
| Czas dostawy: | Samodzielny 1 tydzień, linia pakowania 150 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 200 zestawów/rok |
| Wniosek: | Zwoje z tworzyw sztucznych, zwoje kabli, zwoje drutu | Automatyzacja: | Automatyczny/Półautomatyczny |
|---|---|---|---|
| Typ napędzany: | Elektryczny | Rodzaj opakowania: | Owijarka stretch |
| Moc wyjściowa: | Około 1,5 kW | Napięcie: | 380V/50Hz |
| Waga cewki: | ≤300 kg | Prędkość rolki: | 5-8m/min |
| Prędkość dzwonka: | 20-90r/min | Materiał pakunkowy: | Folia stretch |
| Podkreślić: | Maszyna do pakowania cewek kablowych sterowania PLC,maszyna do pakowania cewek kablowych GW200,maszyna do pakowania cewek kablowych 8 m / min |
||
Sterowanie PLC Maszyna do pakowania cewek kabli elektrycznych Zastosowanie:

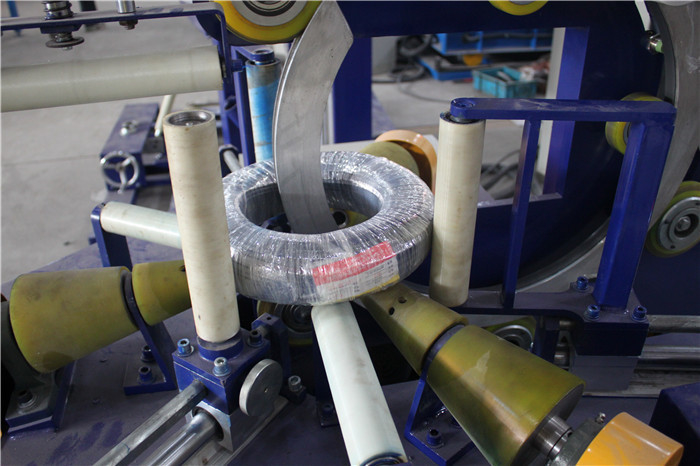

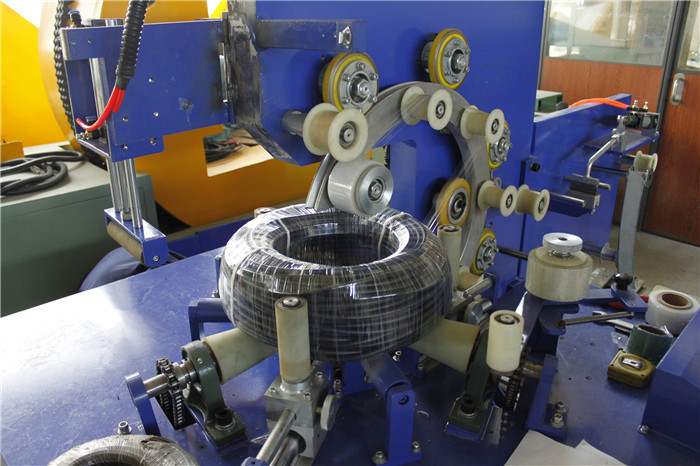

Ta seria owijarek cewek kablowych zaprojektowana głównie dla przemysłu kablowego może być szeroko stosowana do zewnętrznego owijania cewek kablowych o różnych rozmiarach i innych okrągłych artykułów, takich jak cewki wężowe, cewki rurowe, materiał cewki drutu i tak dalej.
Owinięte zwoje kabla są ściśle owinięte folią stretch, która nie tylko pięknie wygląda, ale także jest schludna i bezpieczna do przechowywania i transportu.Łatwa obsługa, ale z wyjątkowo wysoką wydajnością pakowania i niskim kosztem.
Funkcje maszyny do pakowania cewek kabli elektrycznych ze sterowaniem PLC:

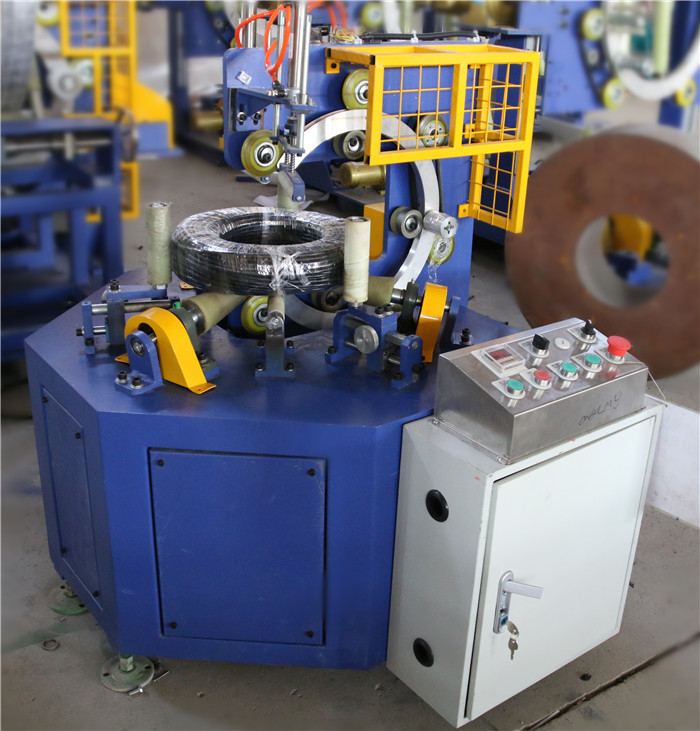

1. Owijarka cewek kablowych znajduje się w stanie poziomym, wygodnym do obsługi ręcznej i obsługi.
2. Doskonałe kolekcje o dobrej jakości i znanych markach przyjętych do głównych komponentów.
3. Prędkość jazdy lub pierścień i rolki nośne mogą być zmieniane przez konwertery.

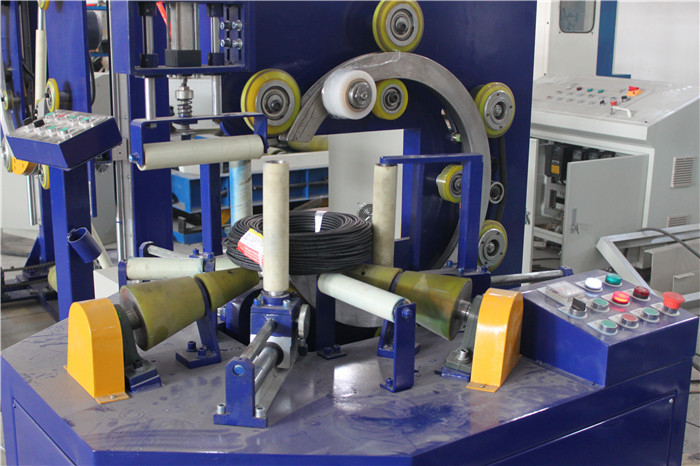

4. Zintegrowany elektryczny panel sterowania dla łatwej obsługi i oszczędności miejsca.
5. Funkcje impulsowania, resetowania, miękkiego startu i zatrzymania.
6. Naciąg taśmy do owijania można regulować.
7. Przyjęte urządzenie mocujące, aby uniknąć wstrząsów cewki podczas owijania.
8. Stopień zachodzenia na siebie folii do owijania można regulować za pomocą przetwornic częstotliwości.
9. Prosta struktura, bardzo łatwa w obsłudze i konserwacji.
Parametry maszyny do pakowania cewek kabli elektrycznych ze sterowaniem PLC:
| Model | GW200 |
| Struktura | Poziomy |
| Pakowanie przedmiotów | Cewki kablowe |
| Szerokość cewki | ≤200mm |
| Identyfikator cewki | ≥150mm |
| Cewka OD | ≤450mm |
| Waga cewki | ≤300kg |
| Prędkość dzwonka | 10-90r/min |
| Prędkość rolki | 5-8m/min |
| Materiał pakunkowy |
Folia stretch / folia VCI itp Szerokość:60-90mm;ID rdzenia: 50mm;OD: 100-200mm |
|
Folia PE / taśma dziana / taśma papierowa / papier krepowy itp Szerokość: 60-90 mm, ID rdzenia: 55 mm, OD: 100-500 mm |
|
| Moc wyjściowa | Ok.2,0 kW |
| Napięcie | 220V/380V, 50HZ/60HZ |
| Dopływ powietrza | 6~8kgf/cm2 |
| Synchroniczny system owijania | Opcjonalny |
| Automatyczna mechaniczna ręka | Opcjonalny |
| Ekran dotykowy HMI | Opcjonalny |
| Przenośnik rolkowy | Opcjonalny |
Uwaga: dane są tylko w celach informacyjnych, maszyna może być zaprojektowana na zamówienie zgodnie z określonym rozmiarem obiektu.
OOPERACJE:
1. Obróć przełącznik „POWER” w prawo, aby podłączyć zasilanie.
2. Obróć przełącznik „ZATRZYMANIE AWARYJNE” zgodnie z ruchem wskazówek zegara.
3. Podnieś nieopakowany przedmiot na stację roboczą i skutecznie wyreguluj rolki ochronne.
4. Zamocuj taśmę pakową na rozpakowanym przedmiocie.
5. Ustaw „czas cięcia” zgodnie z innym obiektem na panelu sterowania, zwykle od 3 do 10 sekund.
6. Naciśnij przycisk „RING START”, aby uruchomić maszynę.
7. Maszyna zatrzyma się automatycznie po zakończeniu procesu pakowania.Odetnij ręcznie taśmę pakunkową i przymocuj ją do przedmiotu.
8. Odsunąć paczkę, w ten sposób jedno opakowanie jest skompletowane.
